Система 2D System V для грейдеров

Система 2D для грейдера наиболее часто используется в тех случаях, когда нецелесообразно создавать 3D модели сложных поверхностей из-за небольшого объема работ, или есть возможность обойтись простыми поверхностями, которые можно закрепить в натуре с помощью лазерного нивелира или копирной струны. К таким случаям можно отнести работы по профилировке грунтовых оснований существующих дорог или при планировании площадных объектов различного назначения – логистических терминалов, спортивных и торговых комплексов, объектов электроэнергетики и т.п.

Системы нивелирования Topcon SYSTEM FIVE позволяют автоматизировать процесс работы, в результате повысить производительность работы автогрейдера, а также качество формируемой поверхности.

Подробнее о системе

Компания Topcon предлагает очень гибкий подход к вариантам конфигурации оборудования на автогрейдере. Наиболее часто востребованной конфигурацией SYSTEM FIVE является система на основе ультразвукового датчика и датчика поперечного наклона отвала. В этом случае в составе оборудования используется ультразвуковой датчик, который монтируется на одном из краев отвала в зависимости условий работы и от пожеланий заказчика.

Ультразвуковой датчик постоянно определяет расстояние до имеющейся опорной поверхности (монтажной струны, бордюра, существующего покрытия). Эти результаты измерений передаются в панель управления, которая обеспечивает постоянное значение этого расстояния между ультразвуковым датчиком и опорной поверхностью, передавая соответствующие команды гидравлике машины на перемещение отвала вверх/вниз. Так происходит копирование высотной отметки опорной поверхности для одной нижней кромки отвала (правой или левой). Положение противоположного края отвала автогрейдера (угол наклона отвала) задается с помощью датчика поперечного уклона.

Узнайте больше о технологии ультразвукового нивелирования в разделе ТЕХНОЛОГИИ !

Вариант конфигурации оборудования SYSTEM FIVE с лазерным приемником реализуется тогда, когда опорную поверхность можно задать лазерным построителем плоскости. К этим случаям относятся участки строительства, где формируемая поверхность является плоской (горизонтальной или наклонной). Приемник лазерного излучения монтируется также на какой-либо стороне отвала (правой или левой), в зависимости от условий работ и предпочтений заказчика.

Для старта работы лазерной системы, достаточно установить отвал грейдера на необходимую отметку и переместить лазерный приемник на уровень лазерной плоскости. В течении работы, расстояние между приемником и кромкой отвала остается неизменным, и система 2D позиционирует отвал по высоте в точном соответствии с положением опорной лазерной плоскости.

При необходимости, система 2D System V может быть поставлена в комплекте с двумя лазерными приемниками для работы на обеих сторонах отвала.

Узнайте больше о технологии лазерного нивелирования в разделе ТЕХНОЛОГИИ !

Имеется гибкий выбор вариантов конфигурации оборудования SYSTEM FIVE – для любых условий работы и для решения разнообразных задач.

В 2D системах Topcon для автогрейдеров используются специальные джойстики на рукояти управления отвалом в кабине автогрейдера. Эти джойстики являются уникальным решением Topcon и позволяют выполнять сразу несколько операций по управлению работой системы без отрыва рук машиниста от рукоятей управления гидравликой машины.

Все компоненты системы, включая соединительные кабели и элементы крепежа, выполнены с учетом суровых условий эксплуатации на строительном объекте.

В случае необходимости, систему 2D SYSTEM FIVE можно модернизировать до систем 3D ГНСС, 3D LPS или 3D mmGPS с сохранением значительной доли первоначальных инвестиций.

  • Оснащение автогрейдера 2D системой автоматического управления позволит повысить как производительность работы машины, так и качество формируемой поверхности.
  • Выигрыш от использования 2D системы автоматического управления SYSTEM FIVE является следствием того факта, что система сама в автоматическом режиме контролирует формируемую поверхность.
  • Вследствие точной работы автоматики исключаются переделки, результат работы машины больше не находится в сильной зависимости от мастерства оператора техники.
  • И в любом случае 2D система – это мостик к дальнейшей автоматизации рабочих процессов на строительном объекте, тем более что переход от 2D к 3D системам управления (если того потребуют обстоятельства) уже не будет являться чем-то очень сложным и финансово обременительным.

Какую бы вы не выбрали конфигурацию для работы лазерной 2D системы, вам понадобится инструмент для формирования опорной лазерной плоскости. Topcon предлагает большой ассортимент так называемых лазерных нивелиров. В зависимости от ваших задач вы можете подобрать наиболее подходящий прибор по точности, диапазону работы и возможностям установки наклонных плоскостей.

Для подбора лазерного нивелира, проконсультируйтесь с нашими специалистами обратившись по Контактам или в разделе Сервис!

Размещение на машине

Компания Topcon предлагает очень гибкий подход к вариантам конфигурации оборудования на автогрейдере. Наиболее часто востребованной конфигурацией SYSTEM FIVE является базовая конфигурация системы с ультразвуковым датчиком. При необходимости, вы легко можете дополнить ее одним или двумя комплектами лазерных приемников.

Компоненты системы 2D System V

1. Панель управления System Five

Панель управления используется для настройки параметров системы, а также для оперативного контроля процесса ее работы. В корпус панели управления также интегрирован блок управления гидравлическими клапанами. Большой жидкокристаллический графический экран обеспечивает доступ ко всей необходимой информации. Прочная и защищенная конструкция панели управления гарантирует ее надежную работу в суровых условиях стройплощадки. Панель управления имеет функциональные кнопки управления, встроенный индикатор уровня и ручки точной настройки.

Основные характеристики

  • Размер экрана: 240 х64
  • Тим экрана: Монохромный, LCD
  • Операционная система: встроенная
  • Коммуникация: Serial Bus, RS-232, RS-485
  • Контроллер клапанов: есть
  • Материал корпуса: Литой алюминий
  • Питание: 10- 30 вольт

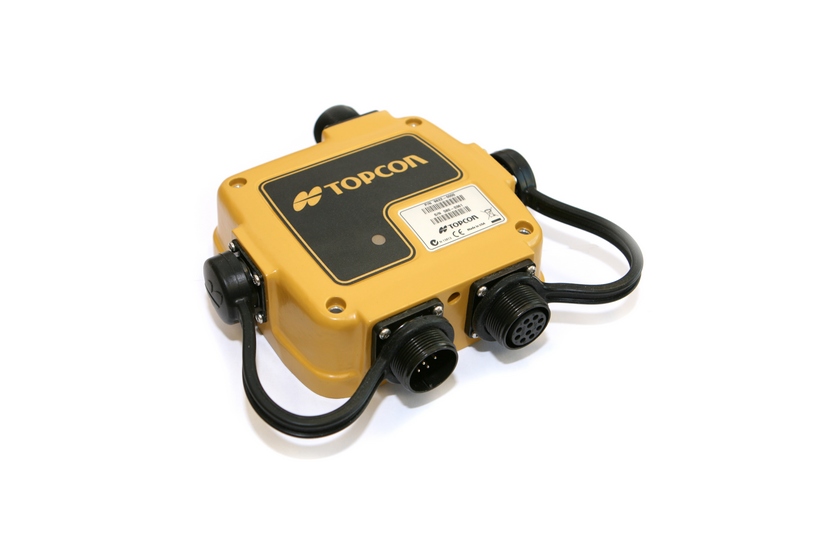

2. Датчик продольного наклона машины

Датчик продольного уклона служит для определения угла наклона рамы автогрейдера в продольном направлении (вдоль оси движения). Он также является коммутирующим устройством для подключения остальных внешних датчиков. Датчик стационарно крепится на раму автогрейдера и не требует обслуживания.

Основные характеристики

  • Диапазон уклонов: ± 20%
  • Чувствительность: ± 0,00625%
  • Обмен данными: RS-485
  • Материал корпуса: Литой алюминий
  • Питание: 10- 30 вольт

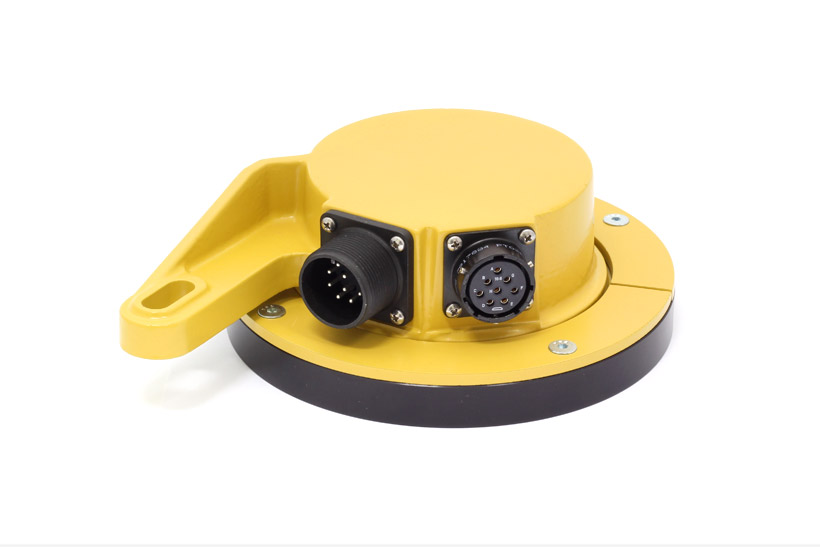

3. Датчик поворота отвала

Датчик служит для определения угла поворота отвала автогрейдера. Он стационарно крепится в месте прохождения вертикальной оси вращения отвала и не требует обслуживания. Основная задача его по измеренному углу поворота вводить поправку в значение поперечного наклона отвала.

Основные характеристики

  • Диапазон механической работы: 360°
  • Электрический диапазон работы: 355° ± 2°
  • Чувствительность: 0,5°
  • Обмен данными: RS-485
  • Материал корпуса: Литой алюминий

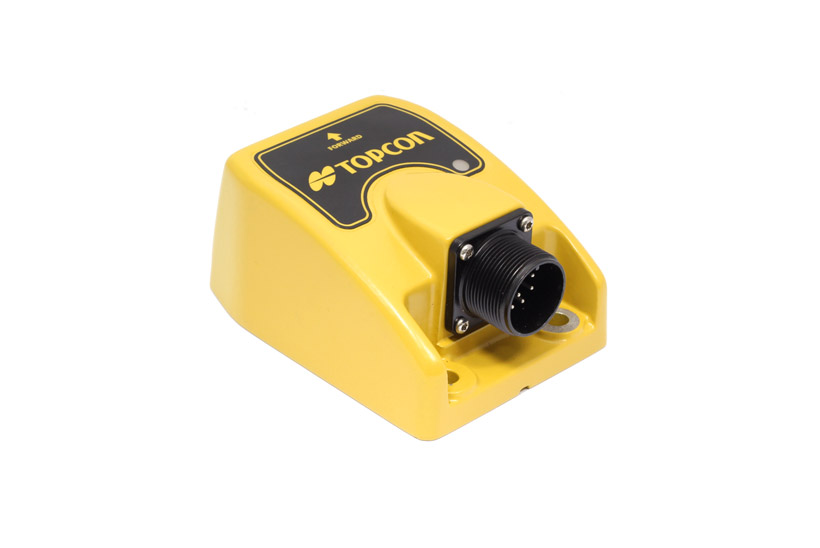

4. Датчик поперечного уклона

Датчик поперечного уклона служит для определения угла поперечного наклона отвала автогрейдера. Он стационарно крепится с тыльной стороны отвала в защищенном месте и не требует обслуживания.

Основные характеристики

  • Диапазон уклонов: ± 100%
  • Чувствительность: ± 0,00625%
  • Обмен данными: RS-485
  • Материал корпуса: Литой алюминий
  • Питание: 10- 30 вольт

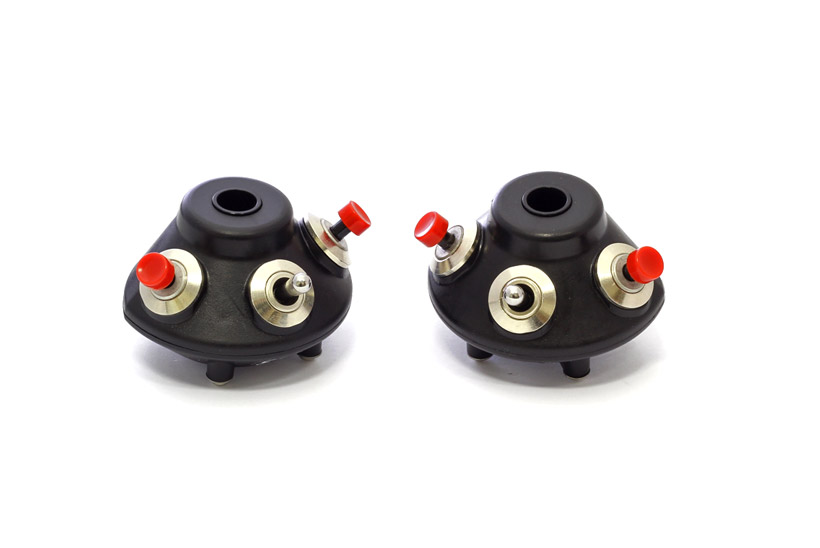

5. Джойстики управления Smart Knobs

Основное назначение джойстиков это переключать режим ручного и автоматического функционирования системы. В месте с этим, Smart Knob джойстики позволяют грейдеристу оперативно и точно регулировать смещение проектных параметров по высоте и углону в зависимости от рабочей ситуации. Если происходит зарывание отвала или вывешивание из за недостатка материала вы всегда можете оперативно сместить отвал до функционального положения не убирая рук с рычагов.

Основные характеристики

  • Переключатель режимов: Ручной/Автоматический
  • Режим смещения: есть
  • Режим измерения: есть
  • Материал корпуса: Черный ABS пластик
  • Питание: 10- 30 вольт

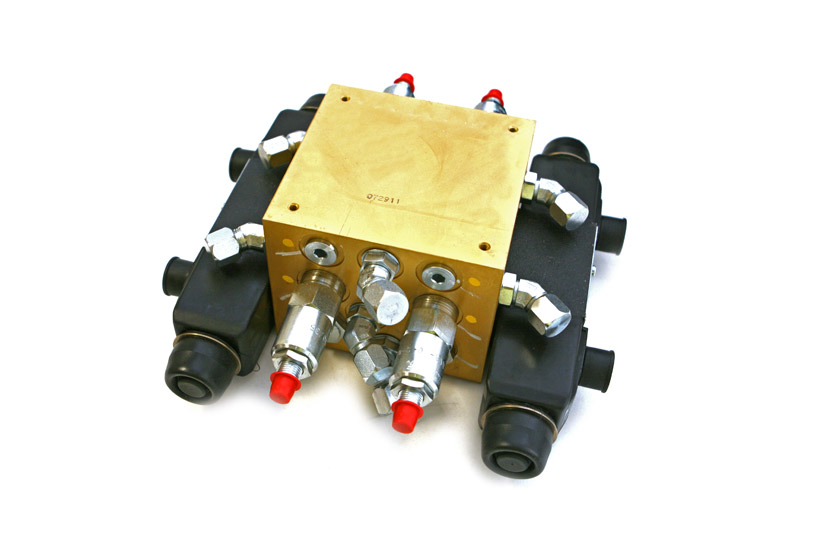

6. Электромагнитный клапан

Основное назначение электромагнитного клапана – это подача необходимого давления на исполнительные органы машины с целью обеспечить их автоматическую работу. В случае, если грейдер имеет гидрораспределитель с электромагнитным управлением и СAN интерфейс, установка данного устройства необязательна.

Основные характеристики

  • Тип клапана: Danfoss, Пропорциональный
  • Количество секций: 2
  • Управление LS линией: да
  • Питание: 10- 30 вольт

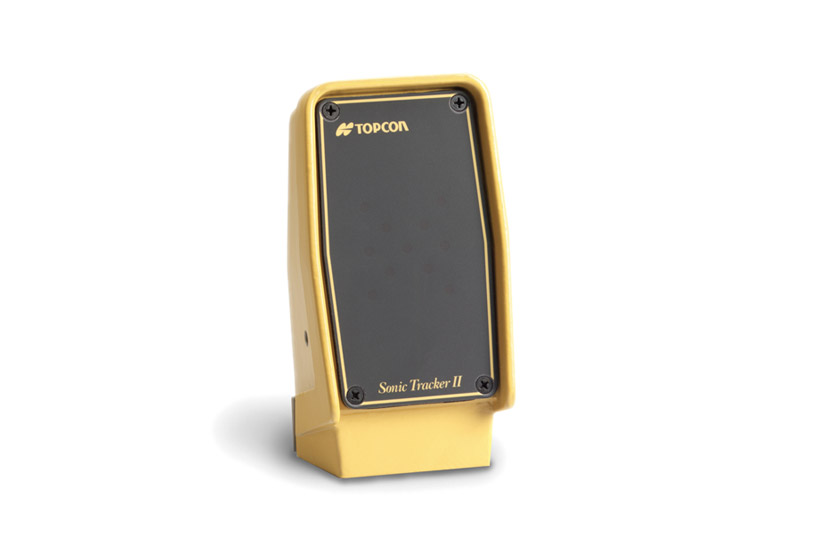

7. Ультразвуковой датчик высоты ST-2

Датчик Sonic Tracker II – это проверенный и хорошо зарекомендовавший себя сенсор. Датчики работают очень стабильно, без погрешности, а следовательно и в целом вся система работает без сбоев и точно.

Основные характеристики

  • Разрешающая способность: 0.8 мм
  • Рабочее окно: 4.5 см.(грубо)/1.52 см.(точно)
  • Материал корпуса: Литой алюминий
  • Питание: 10- 30 вольт

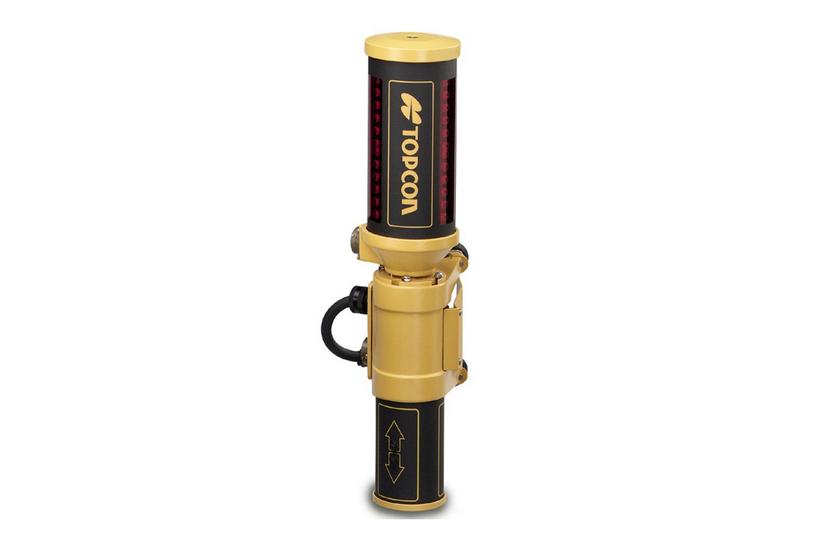

8. Приемник лазерного излучения 9130

Приемник лазерного излучения 9130 в системе 2D служит датчиком высоты. Как правило устанавливается на одной из сторон отвала грейдера для определения высотного положения ножа относительно опорной лазерной плоскости. За позицию отвала по уклону в этом случае отвечает датчик поперечного уклона, однако при работе на плоских площадных объектах иногда может использоваться два лазерных приемника по обеим сторонам отвала грейдера.

Особенность этого лазерного приемника в том, что 9130 Laser Tracker имеет специальный механизм (Tracker Jack) для моторизованного перемещения вверх-вниз по специальной мачте, и не может использоваться на обычной мачте.



Основные характеристики

  • Точность индикации: 4,2 мм.
  • Угол приема: 360°
  • Окно приема: 140 мм.
  • Крепление на мачту: Tracker Jack
  • Питание: 10- 30 вольт
