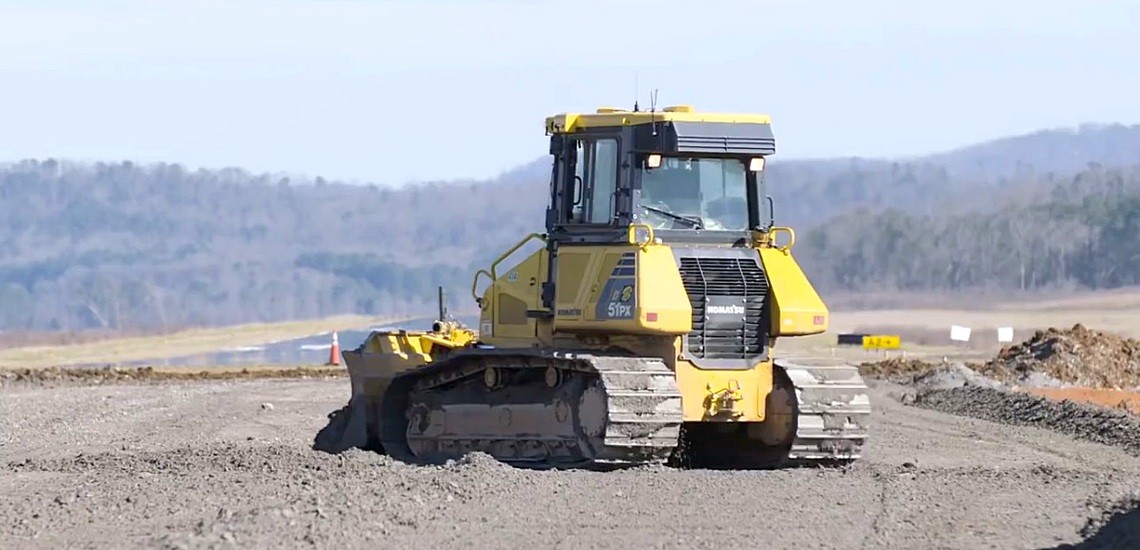

  • 02_3DMAX_KOMATSU_D51
  • 03_GX-55
  • 04_3DMAX_D5K

Спутниковая "безмачтовая" ГНСС система 3D-MC MAX

Революционная система нивелирования 3D-MCMAX  это высокопродуктивное  решение для выравнивания и распределения любых материалов на всех этапах строительства.

Эта система была  разработана, что бы сохранять вашу производительность на высоком уровне, тем самым обеспечивая высокую скорость работы и максимальный контроль над выполнением работы.

В системе 3D-MCMAX используется два, лучших в отрасли, инерциальных датчика. Совместная обработка данных с обоих датчиков, расположенных на корпусе и отвале бульдозера, позволяет сохранять положение рабочей кромки ножа в уровне в течение всей работы.



Подробнее о системе

Система имеет несколько существенных отличий от всех представленных сегодня на рынке систем нивелирования для бульдозеров. Эти особенности делают эту систему не превзойденным инструментом при выполнении любых планировочных работ:

  • Отсутствие традиционной мачты на отвале
  • Расположение спутниковой антенны в самом безопасном месте – на крыше кабины
  • Использование двух инерциальных датчиков вместо одного (на отвале и на корпусе)
  • Определение взаимного положения отвала и корпуса машины с помощью одной технологии инерциальных измерений
  • Расширенные возможности CAN  подключения
  • Работа с новой панелью управления GX-55, а так же с широко популярной панелью GX-60

Благодаря удивительным отличительным особенностям системы 3D-MCMAX Вы получаете существенные уникальные преимущества в работе:

  • Отсутствие мачты сохраняет изначальную обзорность при работе машиниста
  • Благодаря отсутствию мачты с антенной повышается надежность эксплуатации системы
  • Более нет необходимости демонтажа мачты для выполнения грубых работ, работ под деревьями или при перевозке бульдозера на трале
  • Два инерциальных датчика обеспечивают более стабильную работу на неровном основании
  • Вы получаете возможность не снижать темп работы в поворотах и виражах
  • Отсутствуют подергивания отвала из-за изменения точности определения высотной отметки
  • Теперь учет поворота отвала более информативен и точен, нежели ранее

Система 3D-MC MAX может устанавливаться в конфигурации как с одной, так и двумя антеннами на крыше.  Наличие второй антенны, позволяет получать постоянную ориентацию бульдозера, а так же вдвое больше спутниковых измерений, нежели в конфигурации с одной антенной.  Независимо от количества спутниковых антенн в системе используется два инерциальных измерительных датчика MC2+.

Размещение на машине

Энергия и мощь системы заключаются в использовании двух инерциальных датчиков нового поколения MC. Эти прочные и высокоточные сенсоры работают совместно с отлично защищенными ГНСС антеннами, смонтированными на кабине в самом безопасном месте машины.



Основные компоненты системы 3D-MC MAX

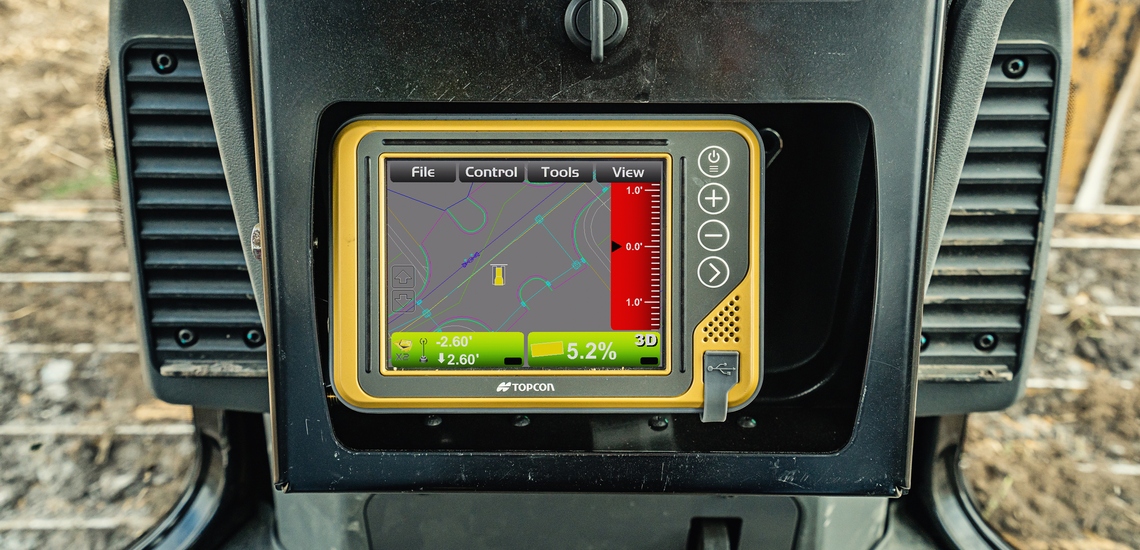

1. Панель управления GX-55

Новый тонкий дисплей с мощным процессором отличает высококонтрастный мультисенсорный экран, а так же три встроенных ярких светодиодных индикатора для повышения информативности оператора. Все основное управление осуществляется через экран кроме кнопок включения/выключения, масштабирования и кнопки смены вида экрана.

Основные характеристики

  • Диагональ экрана: 170мм
  • Тип экрана: Сенсорный, LCD
  • Операционная система: Windows
  • Процессор: CortexA8
  • Материал корпуса: Литой алюминий
  • Питание: 9 - 32 вольт
  • Температурный режим: от -40° до +70°
  • Защита от внешней среды: IP67
2. Блок управления MC-R3

Блок управления MC-R3 представляет из себя единое устройство в котором объединены один или два ГНСС приемника (в зависимости от конфигурации системы), блок управления гидравлическими клапанами, УКВ и GSM модемы для приема RTK поправок. Контроллер устанавливается в кабине машины либо на специальном кронштейне, либо на магнитных держателях. Тип и место крепления блока в кабине машины зависит от особенностей конструкции кабины машины, в которой производится монтаж.

Основные характеристики

  • Разъемы: DRC23-40P Deutsch - 2шт.
  • Порты коммуникации: RS-485,RS-232-6шт, CAN -2шт, Ethernet -2шт, I²C, SIM card
  • Защита от внешней среды: IP66
  • Тест на удар: 50Дж
  • Тест на вибрацию: 10-400 Гц.
  • Материал корпуса: Литой алюминий
  • Питание: 10- 30 вольт

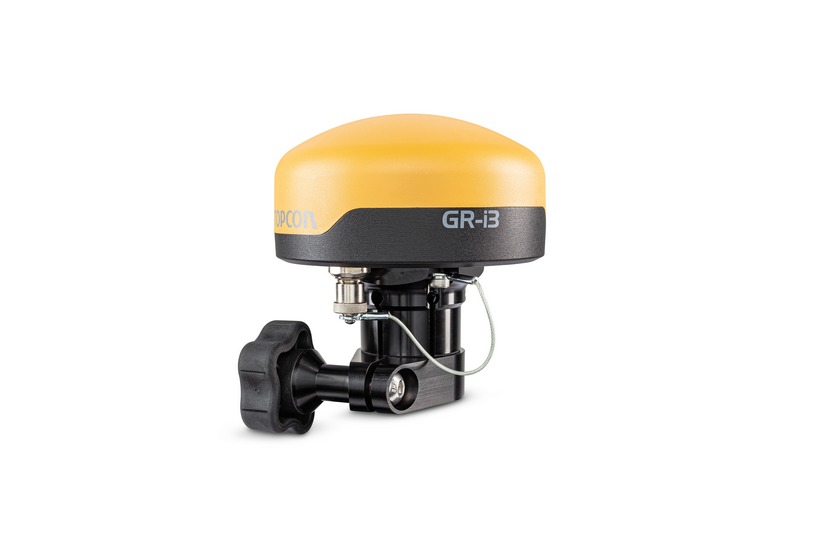

3. Спутниковая ГНСС антенна

ГНСС антенна (обычная или TWIN, в зависимости от конфигурации системы) используется для приема спутниковых сигналов систем ГЛОНАСС и GPS и передачи этой информации для обработки в ГНСС приемник, встроенный в контроллер MC-R3. Для установки антенн на крыше бульдозера используется специальный кронштейн.

Основные характеристики

  • Поддерживаемые созвездия: GPS, ГЛОНАСС
  • Разъем антенного кабеля: N тип
  • Материал корпуса: Литой алюминий, пластик
  • Вибростойкость: 4 - 250Гц

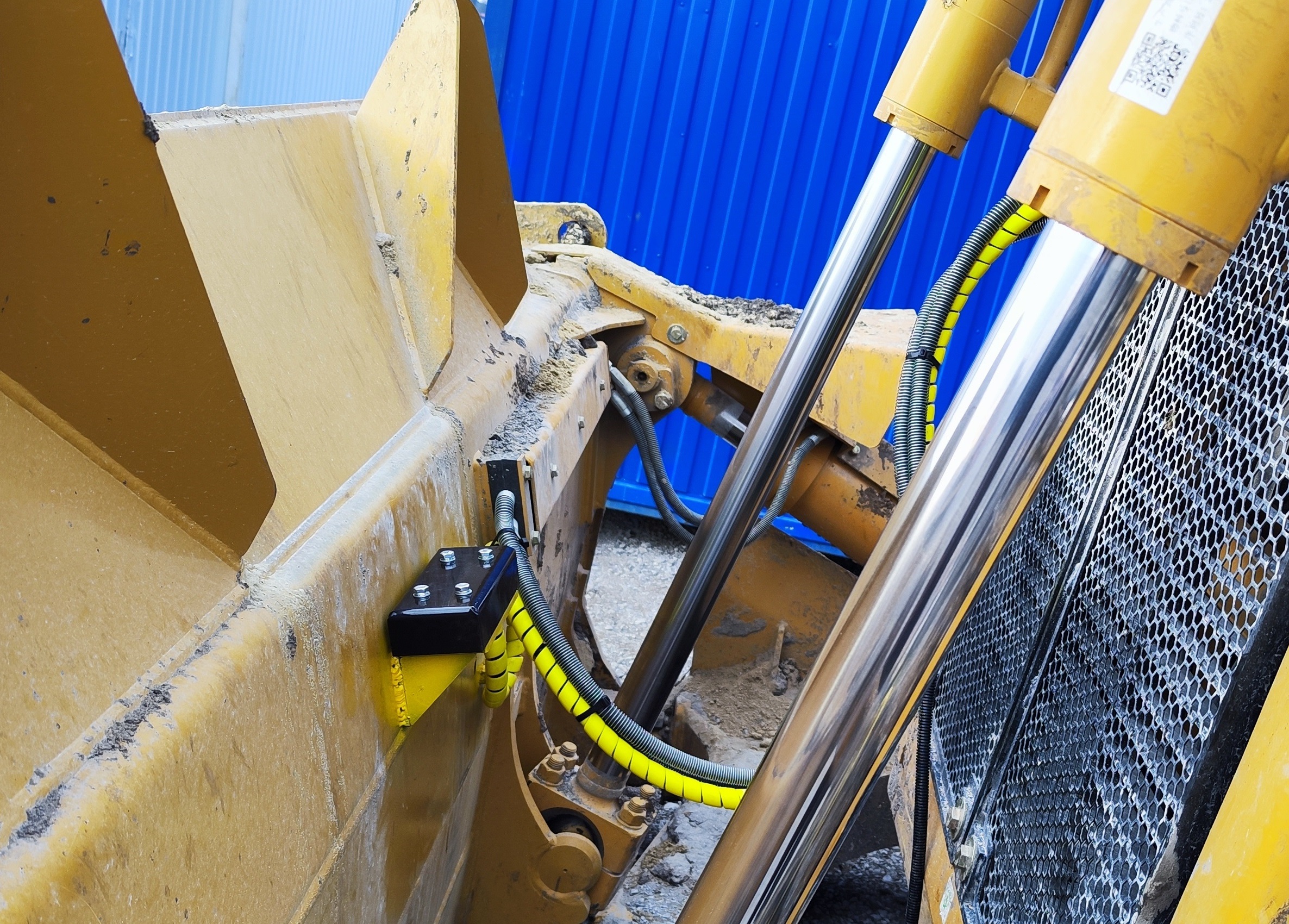

4. Инерциальный датчик MC2+

Инерциальный датчик нового поколения MC2+ создан специально для системы 3D-MCMAX . Датчик имеет улучшенную гироскопическую часть и обновленный блок акселерометров. Благодаря улучшенным характеристикам была повышена точность определения положения отвала бульдозера.

Основные характеристики

  • Принцип измерений: Инерциальные измерения
  • Обмен данными: RS-485/232, CAN, PPS
  • Материал корпуса: Литой алюминий
  • Питание: 9 - 32 Вольт
  • Масса: 1 кг
  • Защита: IP67



5. Радиоантенна

Антенна предназначена для приема RTK поправок от базовой ГНСС станции, необходимых для получения сантиметровой точности позиционирования 3D системы.

∗ - В зависимости от условий работы могут быть использованы различные частоты, отличные от указанных в основных характеристиках ниже. Не забудьте оговорить эти условия с нашим специалистом при заказе системы.

Основные характеристики

  • Диапазон: 439-443 Гц
  • Высота с основанием: 350 -400 мм (зависит от частоты)
  • Монтаж: Магнитное основание

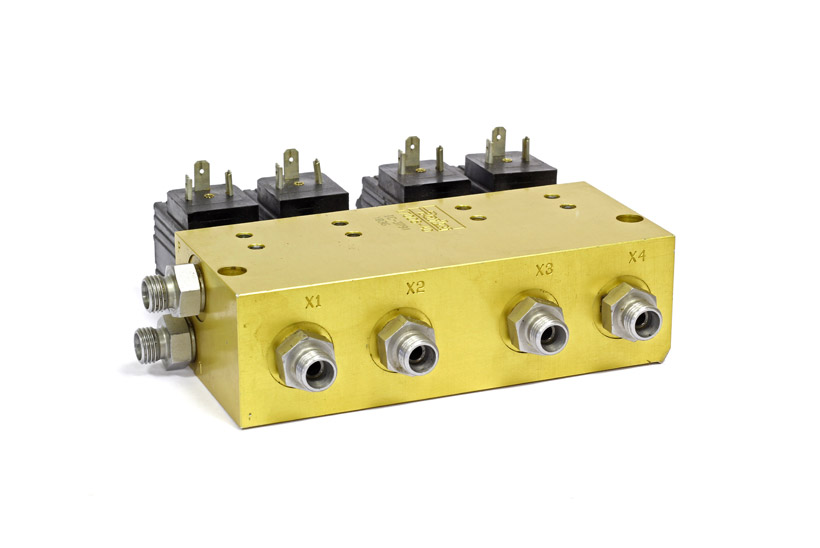

6. Электромагнитный клапан

Основное назначение электромагнитного клапана – это подача необходимого давления на исполнительные органы машины с целью обеспечить их автоматическую работу. В случае, если бульдозер имеет гидрораспределитель с электромагнитным управлением и СAN интерфейс, установка данного устройства необязательна.

∗ – в зависимости от модели бульдозера клапан может отличаться от представленного на рисунке

Основные характеристики

  • Тип клапана: Danfoss, Пропорциональный
  • Количество секций: 4
  • Управление LS линией: да
  • Питание: 10- 30 вольт

Посмотрите как это работает

Новейшее решение от компании Topcon!  Без мачтовая 3D система нивелирования для бульдозеров Topcon 3D-MC MAX основанная на использовании двух датчиков МС2+ и спутниковой антенны на крыше машины!
